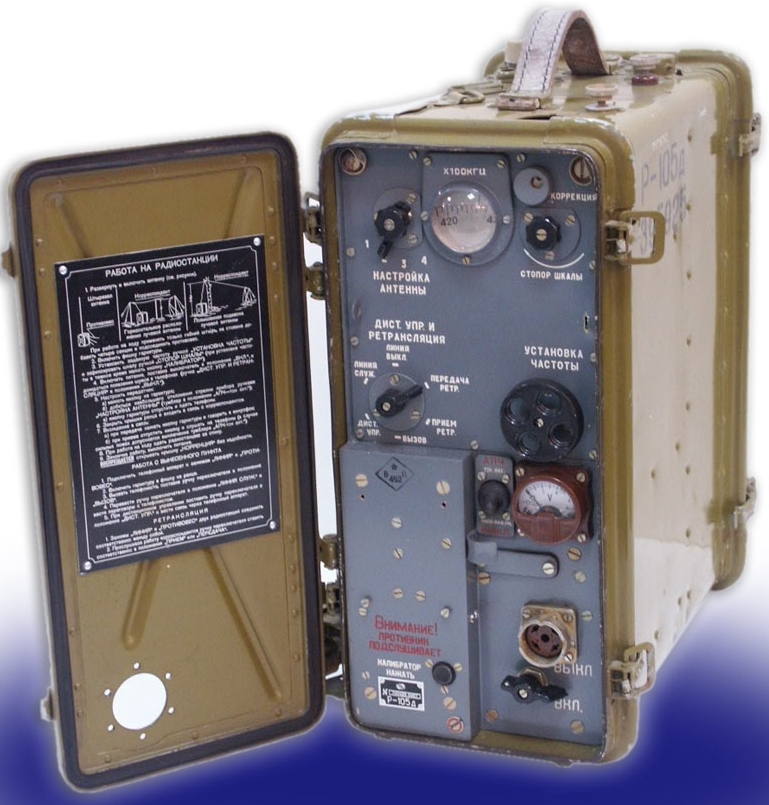

Радиостанция "Р-105Д"
Радиостанция типа Р-105Д "Астра-3" - ранцевая, носимая, ультракоротковолновая, телефонная с частотной модуляцией, приемо-передающая, с возможностью дистанционного управления и ретрансляции. Предназначается для беспоисковой и бесподстроечной связи в радиосетях и в автомобильных радиоузлах.
Между собой радиостанции серии "Астра" - Р-105Д, Р-108Д и Р-109Д - различаются только диапазоном рабочих частот:
• Р-105Д: 36.0-46.1 МГц, 203 рабочих частоты
• Р-108Д: 28.0-36.5 МГц, 171 рабочая частота
• Р-109Д: 21.5-28.5 МГц, 141 рабочая частота
Принята на вооружение в 1957 году.
Технические характеристики
| Общие |
| Диапазон частот |
| Передача |
36.0 - 46.1 МГц |
| Прием |
36.0 - 46.1 МГц |
| Шаг частот |
плавная перестройка, шкала через 50 кГц |
| Отображение частоты |
оптическая шкала |
| Тип излучения |
FM |
| Диапазон рабочих температур |
-40 ~ +50 °С |
| Тип антенного разъема |
под антенну Куликова, байонетный |
| Сопротивление антенны |
1-2000 Ом |
| Тип источника питания |
2 батареи 2НКН-24 или 2КН-32 |
| Напряжение питания |
4.8 В (2 х 2.4 В) |
| Время работы с батареей (прием:передача = 3:1) |
• 12 час. с КН14
• 17.5 час. с 2НКП-20 |
| Передатчик |
| Тип |
плавный гетеродин (LC генератор) |
| Выходная мощность |
не менее 1 Вт |
| Максимальная девиация частоты |
±7 кГц |
| Приемник |
| Тип |
супергетеродин с одним преобразованием |
| Чувствительность |
не хуже |
1.5 мкВ при сигнал/шум 10:1 |
Радиостанция имеет антенные устройства следующих типов:
• гибкая штыревая антенна высотой 1,5 м (с использованием противовеса из 3 лучей);
• комбинированная антенна, состоящая из гибкой штыревой антенны и 6 колен (общая высота антенны - 2,7 м), с использованием противовеса из 5 лучей - для работы на стоянке;
• бортовая антенна, состоящая из комбинированной штыревой антенны, специального кронштейна с амортизатором для крепления антенны на борту автомашины и соединяющего проводника длиною 1м - для работы на ходу автомашины;
• лучевая антенна направленного действия длиною 40 м, подвешенная на высоте 1 м над землей, - для работы на повышенные дальности и из укрытий;
• повышенная антенна, состоящая из лучевой антенны длиною 40 м, поднятой у радиостанции на высоту 5-6 м, с постепенно снижающимся противоположным концом, направленным на корреспондента, - для работы на повышенные дальности и из укрытий.
